POSITAL FRABA博思特增量式编码器厂家 TTL

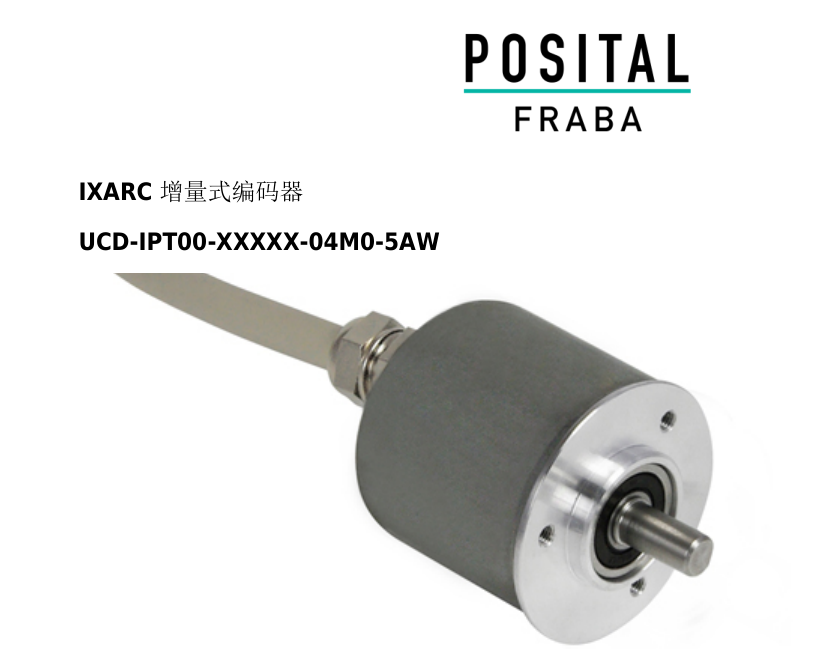

IXARC 增量式编码器    UCD-IPT00-XXXXX-04M0-5AW

接口

接口 Programmable Incremental
编程功能 PPR (1-16384), Output, Counting Direction
配置工具 UBIFAST Configuration Tool (Version ≥ 1.6.3)
输出
输出驱动器 RS 422 (TTL)
Output Voltage High Level Push-Pull (HTL) > 4 V @ 4.75-9 V 电源电压
> V-3 V @ 9-30 V 电源电压
Output Voltage Low Level Push-Pull (HTL) < 0.5 V
Output Voltage High Level RS422 (TTL) > 4 V
Output Voltage Low Level RS422 (TTL) < 0.5 V
Maximum Frequency Response 1 MHz
Maximum Switching Current 50 mA 每通道
电气数据
电源电压 4.75 – 30 VDC
功耗 ≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC
功耗 ≤ 1.0 W
启动时间 < 1 s
最小负载电阻 120 Ω
反极性保护 是
短路保护 是
EMC:发射干扰 DIN EN 61000-6-4
EMC:抗干扰 DIN EN 61000-6-2
MTTF 280 years @ 40 °C
传感器
技术 磁性
精度 (INL) ±0.0878°（≤12位）

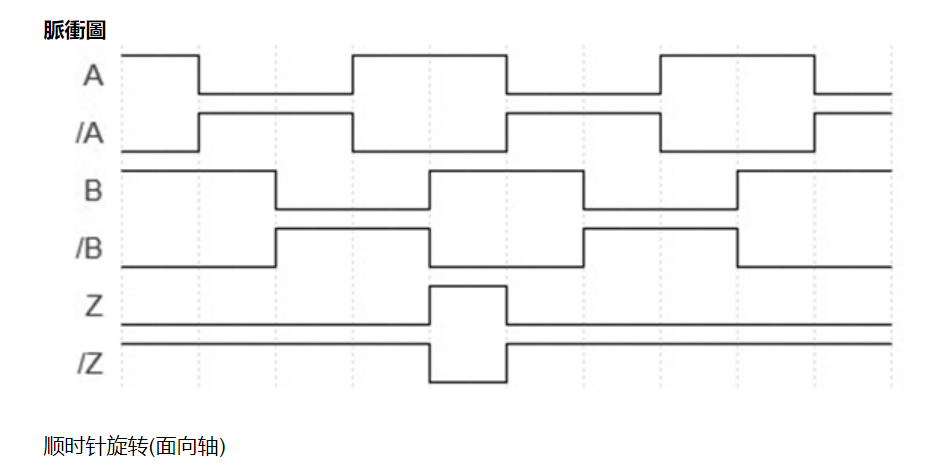

Duty Cycle 180° ± 27° (速度> 100RPM)
Phase Angle 90° ± 14° (速度> 100RPM)
环境规格
外壳防护等级 (轴) IP65
外壳防护等级 (外壳) IP65
工作温度 -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F)
湿度 98%相对湿度, 无凝结状态
机械数据
外壳材料 钢
外壳涂层 阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式 Clamp, ø 40 mm
法兰材料 铝
轴的类型 Solid, Single Flat, Length = 15 mm
轴的直径 ø 8 mm (0.31")
轴的材料 不锈钢 V2A (1,4305; 303)
最大轴负载 轴向 40 N (4.5 lbs), 径向 110 N
转子转动惯量 ≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩 ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高机械速度 ≤ 12000 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

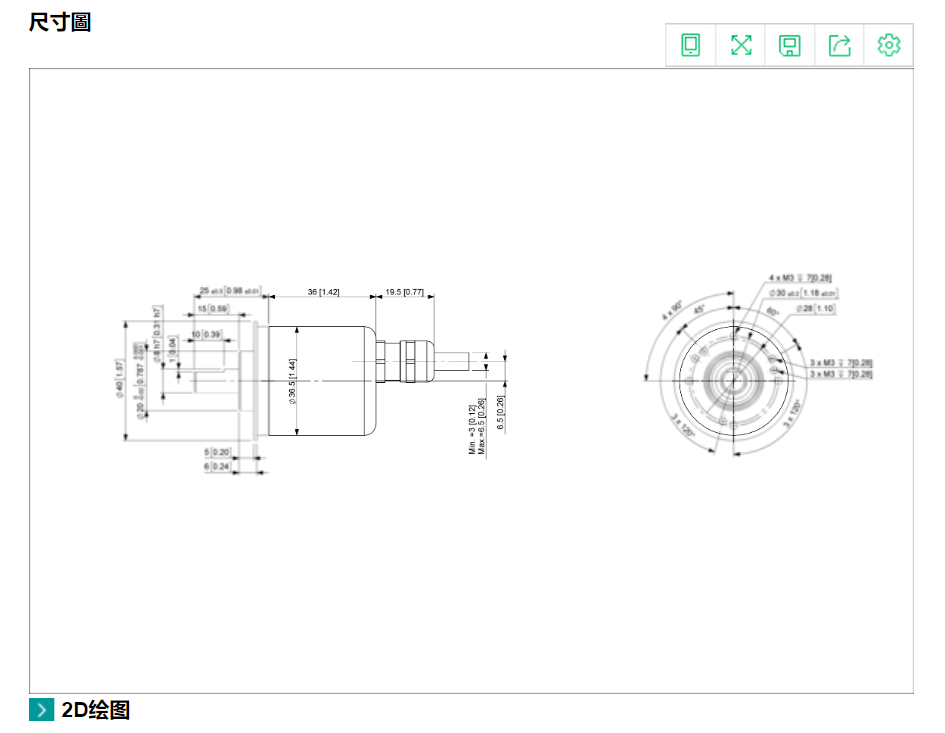

长度 37 mm (1.46")
重量 680 g (1.50 lb)
最小机械寿命 430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)
电气连接
连接方向 轴向
电缆长度 5 m [197"]
导线截面 0.14 mm² / AWG 26
材料 / 类型 PVC
电缆直径 6 mm (0.24 in)
最小弯曲半径 46 mm (1.81") 固定, 61 mm (2.4") 弯曲
电气连接                Approval CE
