旋转编码器的常见故障及接线方法

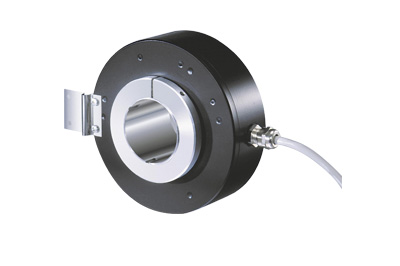

旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）

旋转编码器的常见故障及维修方法：
1、旋转编码器本身故障：是指编码器本身元器件出现故障，导致这种情况下需更换编码器或维修其内
2、旋转编码器连接电缆故障：这种故障出现的几率 最高，维修中这时需更换电缆或接头。还应特别注意是否是由于电缆固定
3、旋转编码器+5V电源下降：是指+5V电源过低， 通常不能低于，造成过低的原因是供电电源故障或电源传送电缆阻值偏大而
4、绝对式编码器电池电压下降：这种故障通常有含义明确的
5、旋转编码器电缆屏蔽线未接或脱落：这会引入干扰信号，使波影响通信的准确性，进口泵必须保证屏蔽线可靠的焊接及
6、旋转编码器安装松动：这种故障会影响位置控制精度，造成停
7、光栅污染：这会使信号输出幅度下降，必须用脱脂棉沾无水酒

旋转编码器的接线方法：
我们通常可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。
旋转编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与选择编码器的COM端连接，“+ ”与旋转编码器的电源端连接。旋转编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。
