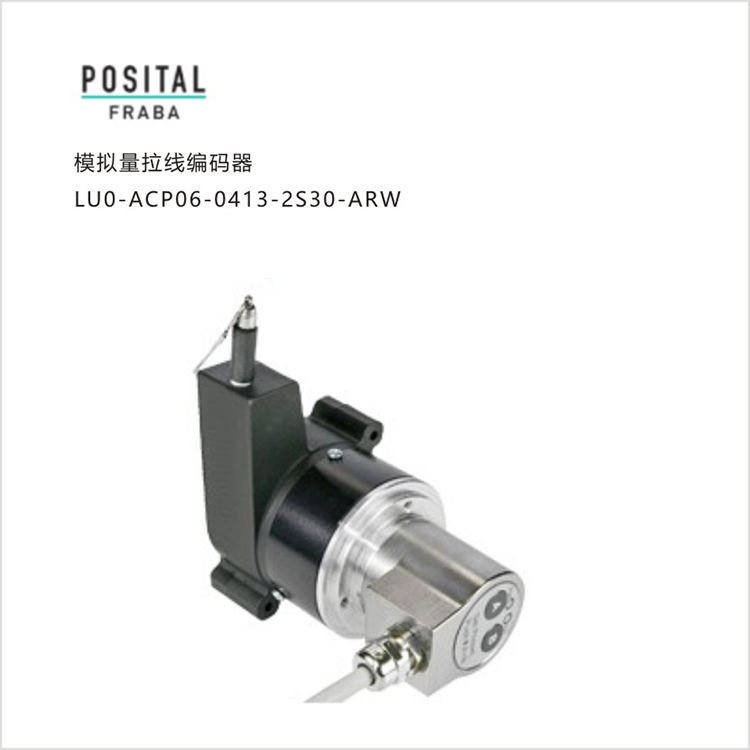

模拟量拉线编码器 LU0-ACP06-0413-2S30-ARW

模拟量拉线编码器 LU0-ACP06-0413-2S30-ARW

       在许多的工业自动化应用中，都需要直线运动传感器，来反馈数据，从而提供系统控制或确保系统安全。博思特POSITAL的拉线编码器，测量长度范围从1米到15米，并且拥有多种配置参数，从而满足不同行业应用的需求。

       测量范围从1 米到15 米 (3' to 49')

       可选多种绝对值接口位置反馈，分辨高达2微米

       超高的线性精度，坚固耐用

       低成本，性价比高

       具有模拟量输出可调功能

       可灵活对拉线量程和模拟量输出比例关系进行配置

拉线编码器产品参数：

电源       8 – 32 VDC

启动时间       <500 ms

工作温度       -20 °C (-4 °F) - +80 °C (+176 °F)

重量       815 g (1.80 lb)

外壳防护等级 (编码器)      IP64 / IP65

EMC:发射干扰      DIN EN 61000-6-4

EMC:抗干扰  DIN EN 61000-6-2

机械数据

最大测量长度       2.40 m (7.87')

线毂周长       150.8 mm

线绳材质       聚酰胺涂层的不锈钢

线绳直径       0.45 mm

编码器外壳材料    钢

拉线盒外壳的材料       塑料

线位移的最大速度       1.0 m / s

线绳最大加速度    5.0 g

最大拉出力    7.0 N

最小回缩力    1.0 N

动作寿命       100万次循环 (根据理想条件估算)

线绳连接       线夹

最大。出线角度。       ±3°

传感器数据

技术       磁电 (≤ 0.09°)

精度       ± 0.10 % FSO

重复性    ±0.04 % FSO

分辨率 单圈  13 位

分辨率 多圈  4 位

近似线性分辨率    18.4 µm

输出码制       Analog Current 0 – 20 mA

输出分辨率    在全量程内最高分辨率13位（分级转动-当测量范围小于90度时分辨率将至13位以下）

多圈范围       16位（默认设置）。用户可以使用设定量程功能测量最高达65536圈（也可以使用UBIFAST工具更改圈数）

接口

通讯接口       电流型模拟量

手动功能       测量位置的起点和终点可以通过电缆或连接器进行设置

输出

输出

电气数据

功耗       Desc

最大负载电阻       500 Ω

模拟量精度    @ 20 mA = ±20 µA （在正常的供电情况下）

建立时间       32ms（从最小值到最大值的跳跃）

反极性保护    是

短路保护       是

MTTF     241.0 years @ 40 °C

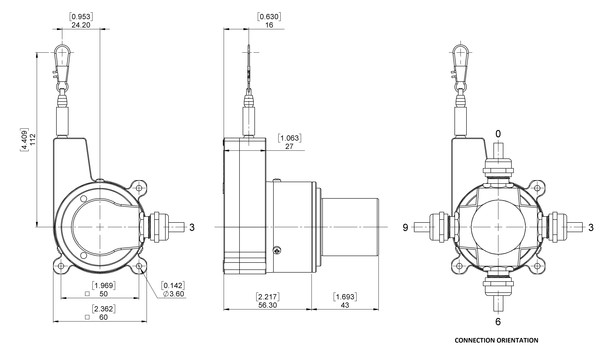

电气连接

连接方向       径向

连接方向       径向 3

电缆长度       10 m [394"]

导线截面       0.14 mm² / AWG 26

材料 / 类型  PVC

电缆直径       6 mm (0.24 in)

最小弯曲半径       46 mm (1.81") 固定, 61 mm (2.4") 弯曲

产品寿命周期信息

产品寿命周期信息       新产品

連接計劃

信號       電纜顏色

Power Supply     红

GND      黄色

Analog Output   绿色

Set1/Direction    棕色

Set2/Zero Set     白
