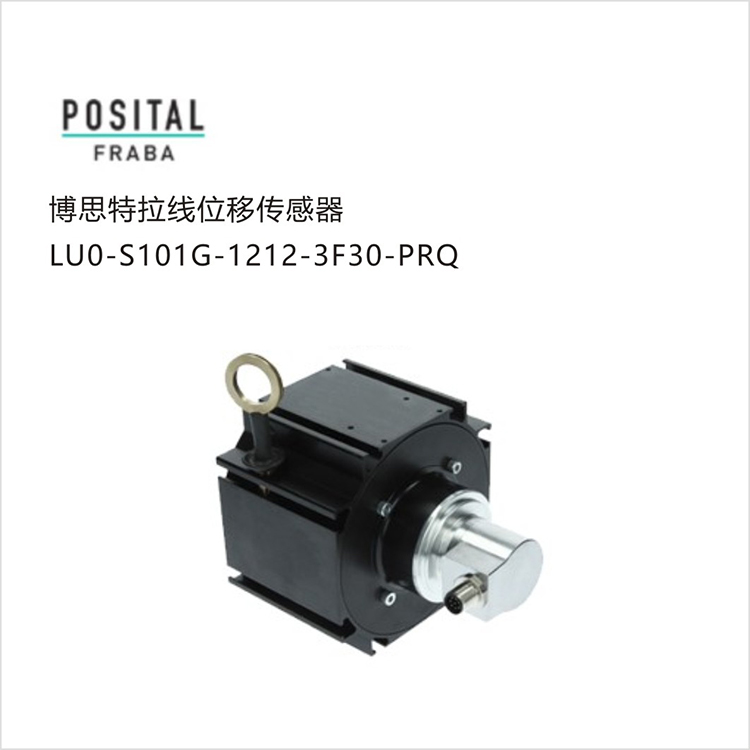

博思特Posital拉线位移传感器LU0-S101G-1212-3F30-PRQ

博思特Posital拉线位移传感器 LU0-S101G-1212-3F30-PRQ

 产品参数：

电源       4.5 – 30 VDC

功耗       ≤ 1.0 W

启动时间       < 1 s

工作温度       -20 °C (-4 °F) - +80 °C (+176 °F)

重量       1015 g (2.24 lb)

外壳防护等级 (编码器)      IP64 / IP65

EMC:发射干扰      DIN EN 61000-6-4

EMC:抗干扰  DIN EN 61000-6-2

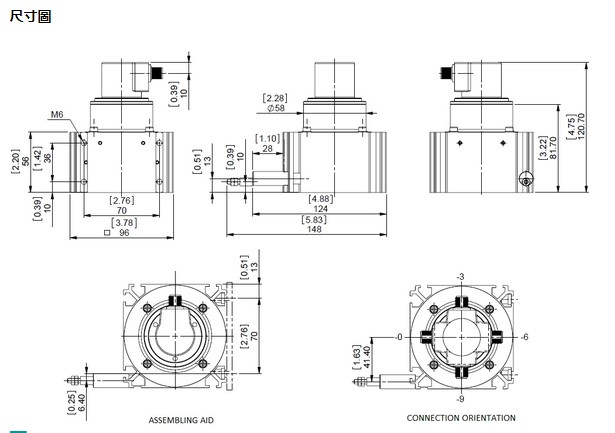

机械数据

最大测量长度       3.00 m

线毂周长       260 mm

线绳材质       聚酰胺涂层的不锈钢

线绳直径       0.80 mm

编码器外壳材料    钢

拉线盒外壳的材料       铝

线位移的最大速度       2.0 m / s

线绳最大加速度    7.0 g

最大拉出力    9.0 N

最小回缩力    5.5 N

动作寿命       300万次循环 (根据理想条件估算)

线绳连接       M4制螺纹

最大。出线角度。       ±3°

传感器数据

技术       磁电 (≤ 0.09°)

精度       ±0.02 % FSO

重复性    ±0.003 % FSO

分辨率 单圈  12 位

分辨率 多圈  12 位

近似线性分辨率    63.5 µm

输出码制       格雷码

接口

通讯接口       SSI带预设

手动功能       预设功能和方向反转可以通过电缆或连接器编译

接口周期       ≥ 25 µs

输出

输出驱动器    RS422

功耗       Desc

时钟输入       RS 422, 通过光电耦合器

时钟速度       100 kHz – 2 MHz

反极性保护    是

短路保护       是

MTTF     350 years @ 40 °C

电气连接

连接方向       径向

连接方向       径向 3

接口       M12, 公型, 8针, A码

 博思特Posital拉线位移传感器 产品特点

1）精准、耐用的线性位置反馈技术

2）坚固耐用的铝制外壳和特制的不锈钢拉线可使拉线编码器应用于苛刻环境

3）拉线出口处具有导引装置设计，钢丝绳出口处不会有磨损

4） 可选配绝对式编码器或增量式编码器

5）多种通讯接口：模拟量、 RS422/TTL、Push-Pull/HTL 、SSI、RS485、Modbus RTU、PROFINET、CANopen

工作原理

拉线位移传感器的功能是把机械运动转换成可以计量，记录或传送的电信号。拉线位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上，此轮毂与一个精密旋转感应器连接在一起，感应器可以是增量编码器，绝对（独立）编码器，混合或导电塑料旋转电位计，同步器或解析器。

操作上，拉绳式位移传感器安装在固定位置上，拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时，拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转，输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。

常用参数有测量行程、输出信号模式、线性度、重复性、分辨率、线径规格、出线口拉力、最大往返速度、重量、输入电阻值、功率、工作电压、工作温度、震动、防护等级等。

 博思特Posital拉线位移传感器 应用行业

拉线位移传感器安装方便，运行可靠，性价比高。广泛应用于自动化设备、起重、工程车辆、 水利闸门等行业是线性定位和行程位移反馈的理想解决方案。
