倾角传感器中的反极性是什么意思
文章来源： 发布时间：2019/06/24 点击数：
经常在倾角传感器的说明书里看到“带反极性保护”，这个到底是什么意思？

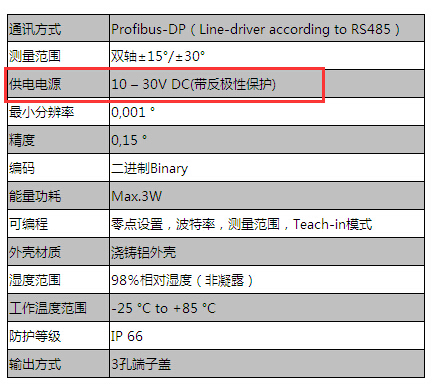

如下图所示
这是倾角传感器Profibus-DP系列的数据图示，从供电电源一栏可以看到，倾角传感器的供电供电源是10~30v（带反极性保护）。
大家都知道供电电压有两个端子：正极，负极。那么设备或者电路的电源电压的正极、负极分别与供电电压的正极、负极连接，即正极连接正极，负极连接负极，不可接反。在没有保护的情况下，接反可能会损害设备或者电路。
所以，倾角传感器厂家为了避免接反造成的损害，通常会在电源的正极上串联一个正向二极管（或者负极上串联一个反向二极管），这是利用了二极管的单向导电性避免了在接反时电路导通，从而在接反时保护设备或电路，叫反极性保护。通常把这个二极管叫做反极性保护二极管。
在设计电路时，反极性保护二极管的选择根据电源电压以及电路的过流情况进行选择。反极性保护只针对直流供电来说的。交流不分正负极，也就没有反极性保护这一说。
关于倾角传感器的知识，大家可以关注开地电子，了解更多，开地电子官方授权总代理posital倾角仪，进口品牌，国产价格，欢迎选购。
