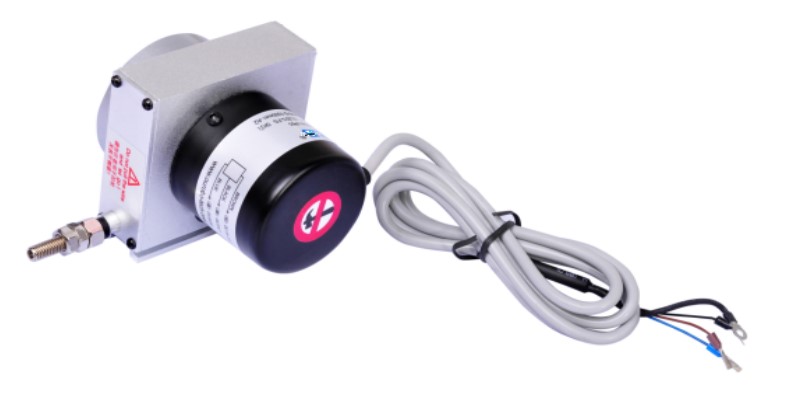

CC1500-KDL-6000-S002 CARLEN拉线传感器

文章来源：www.kindele.com  发布时间：2021/12/15    点击数：        CARLEN CC1500-KDL-6000-S002拉线传感器-线性编码器-线性传感器,主要针对冶金业开发, 同样适用于汽车,侧边制导控制,卷取机,连铸位置控制等领域,精度有24BIT和25BIT两种,分辨率可达2微米,线性度+ 0.01%,操作温度-40-85℃；

产品数据
电源 5 VDC
启动时间 < 250 ms
工作温度 -40℃~+80℃
重量 660g (0.53 lb)
外壳防护等级 (编码器) IP67
EMC:发射干扰 EN 61000-6-4
EMC:抗干扰 EN 61000-6-2

机械数据
最大测量长度 6.5 m
线毂周长 239.268 mm
线绳材质 不锈钢 钢丝
线绳直径 0.8 mm
编码器外壳材料 铁喷油
拉线盒外壳的材料 阳极喷砂氧化铝
线位移的最大速度 5 m / s
线绳最大加速度 3.8m/s2
回复力 2.94~14.7N
动作寿命 500万次全行程往复
线绳连接 螺杆

传感器数据
技术 增量式 脉冲信号
精度 ±0.01 % FSO
重复性 ±0.002 % FSO
输出码制 差分信号

接口数据
通讯接口 TTL/RS422
手动功能 无

电气数据
功耗 Desc
最大负载电阻 500 Ω (当电源电压15 V时,最高的电阻值。对于更高的电源
电压，可以使用更高的负载电阻)
建立时间 80 ms
反极性保护 是
短路保护 是
MTTF 283.3 年在40 ℃下

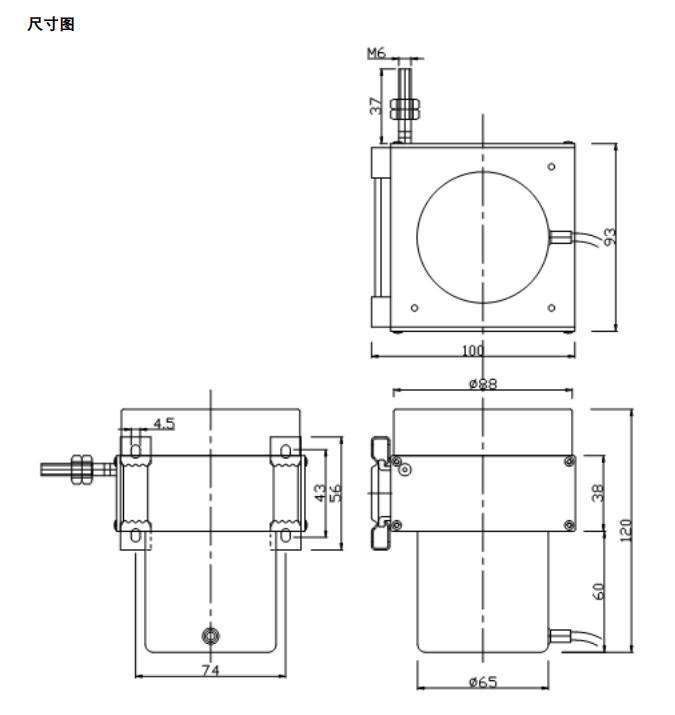

安装数据
安装方式 支架安装
支架孔距 43±0.5mm
安装螺丝 M4
牵引螺丝 M6

电气连接
连接方向 径向
连接方向 径向 180

接线方式 电缆
