POSITAL DP编码器

POSITAL DP编码器

接口：Profibus（现场总线）

外壳直径为58mm，新型PROFIBUS重工业多圈编码器

重工业设计，实心轴型轴径10mm

坚固性设计，具有非常优秀的抗冲击性和抗振动性

高防护等级IP65~IP67

温度在-20ºC至+80ºC之间性能优良

可选信号：总线接口

POSITAL DP编码器-灵活性

1、针对不同的应用目的有多种连接方式。

2、具有轴型和轴套型两种安装方式适应主流应用场景。

POSITAL DP编码器-强大的结构

1、可应用于搞大110°的高温环境下。

2、分辨率可达500PPR

3、转速可达12000RPM

POSITAL DP编码器-应用

钢铁冶金设备及流水线、航天航空、军工设备、港口起重运输机械、大型重型机械设备。

POSITAL DP编码器

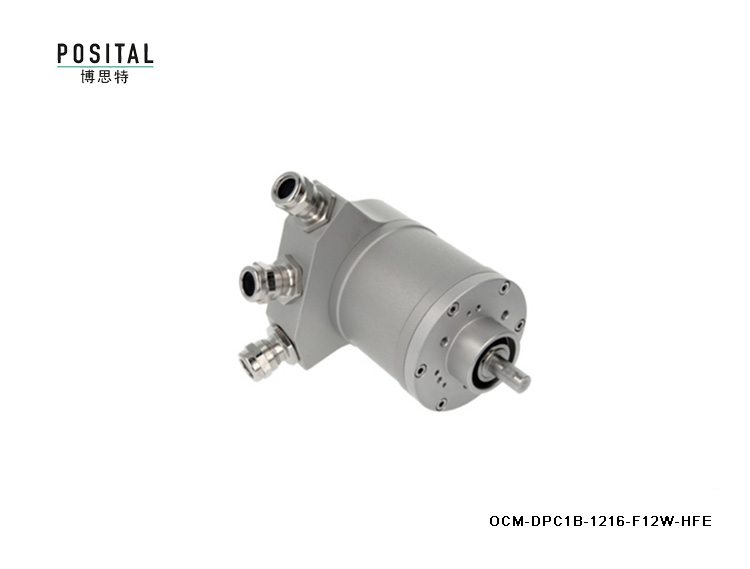

OCM-DPC1B-1216-F12W-HFE

产品参数：

输出驱动器   Profibus数据接口，光耦隔离

电源电压       10 – 30 VDC

功耗       ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC

功耗       ≤ 2.5 W

技术       光学

单圈分辨率    16 位

分辨率 多圈  12 位

多圈技术       机械齿轮组（无需电池）

精度 (INL)    ±0.0220° (14 – 16位), ±0.0439° (<13位)

认证 认证/寿命 码制 码    二进制码

环境规格

外壳防护等级 (轴)      IP66/IP67

外壳防护等级 (外壳)   IP66/IP67

工作温度       -40 °C (-40 °F) - +70 °C (+158 °F)

存储温度       -40 °C (-40 °F) – +85 °C (+185 °F)

湿度       98%相对湿度, 无凝结状态

连接帽材料    不锈钢 V4A (1.4404; 316L)

外壳材料       不锈钢（V4A） (1.4404, 316L)

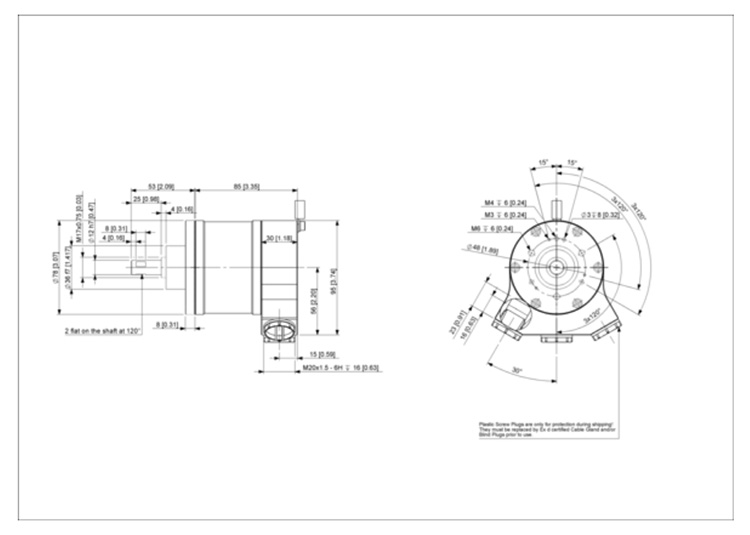

法兰形式       夹紧法兰, ø 78 mm ATEX

法兰材料       不锈钢 V4A (1.4404, 316L)

轴的类型       实心轴, 单面平坦型轴, 长度 = 20 mm

轴的直径       ø 12 mm (0.47")

转子转动惯量       ≤ 35 gcm² [≤ 0.2 oz-in²]

摩擦力矩       ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高机械速度       ≤ 3000 1/min

耐冲击性       ≤ 100g (11毫秒半弦波, EN 60068-2-27)

耐振动性       ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
