角度传感器原理和应用

文章来源：http://www.kindele.com/  发布时间：2019/04/28    点击数： 　　角度传感器是指能感受被测角度并转换成可用输出信号的传感器。角度传感器，顾名思义，是用来检测角度的。它的身体中有一个孔，可以配合乐高的轴。当连结到RCX上时，轴每转过1/16圈，角度传感器就会计数一次。

　　往一个方向转动时，计数增加，转动方向改变时，计数减少。计数与角度传感器的初始位置有关。当初始化角度传感器时，它的计数值被设置为0，如果需要，你可以用编程把它重新复位。

　　通过计算旋转的角度可以很容易的测出位置和速度。当在机器人身上连接上轮子（或通过齿轮传动来移动机器人）时，可以依据旋转的角度和轮子圆周数来推断机器人移动的距离。然后就可以把距离转换成速度，你也可以用它除以所用时间。

　　实际上，计算距离的基本方程式为：距离=速度×时间

　　由此可以得到：速度=距离/时间

　　磁敏角度传感器

　　磁敏感角度传感器采用高性能集成磁敏感元件，利用磁信号感应非接触的特点，配合微处理器进行智能化信号处理制成的新一代角度传感器。

　　优点:

　　1、磁钢位置未对准自动补偿；

　　2、故障检测功能；

　　3、非接触位置检测功能，是满足苛刻环境应用需求的理想选择。

　　应用领域:

　　1、工业机械、工程机械建筑设备、石化设备、医疗设备、航空航天仪器仪表、国防工业等旋转速度和角度的测量.

　　2、汽车电子脚踩油门角位移,方向盘位置,座椅位置,前大灯位置;

　　3、自动化机器人,运动控制,旋转电机转动和控制.

　　电容式角位移传感器

　　电容式角位移传感器用于测量固定部件(定子)与转动部件(转子)之间的旋转角度，因其具有结构简单，测量精度高，灵敏度高，适合动态测量等特点，而被广泛应用于工业自动控制。

　　一般来说，电容式角位移传感器由一组或若干组扇形固定极板和转动极板组成，为保证传感器的精度和灵敏度，同时避免因环境温度等因素的改变导致介电常数、极板形状等的间接变化，进而对传感器性能产生不利影响，对传感器的制作材料、加工工艺以及安装精度提出了较高要求，为了克服电容角位移传感器的局限性，国内外科学工作者进行了长期的大量研究工作，其主要思想方法是将传感器设计成差动结构。

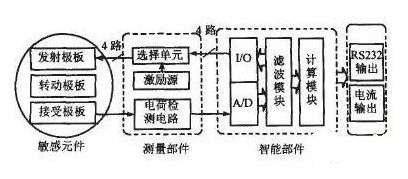

　　传感器系统原理框图如图所示：
　　由敏感元件、测量电路、智能部件与接口部件构成，敏感元件的结构所示如图1，测量部件由选择单元、激励源和电荷检测单元组成;智能部件由I/O单元、A/D单元、滤波单元、角度计算单元等组成;接口部件由电流输出单元、RS232通讯单元等组成。

　　敏感元件检测反映角度位置的电容值，是传感器的初始转换单元，测量单元采用了先进的抗杂散微小电容检测电路，将电容值转换为电信号，智能部件的主要功能是通过比例式算法计算出角位移量，最后由接口部件输出角度计算结果。

　　倾角传感器

　　倾角传感器经常用于系统的水平测量，从工作原理上可分为“固体摆”式、“液体摆”式、“气体摆”三种倾角传感器，倾角传感器还可以用来测量相对于水平面的倾角变化量。
　　倾角传感器基本原理

　　理论基础就是牛顿第二定律，根据基本的物理原理，在一个系统内部，速度是无法测量的，但却可以测量其加速度。

　　如果初速度已知，就可以通过积分计算出线速度，进而可以计算出直线位移。所以它其实是运用惯性原理的一种加速度传感器。

　　当倾角传感器静止时也就是侧面和垂直方向没有加速度作用，那么作用在它上面的只有重力加速度。重力垂直轴与加速度传感器灵敏轴之间的夹角就是倾斜角了。
