POSITAL绝对值编码器 一款极致紧凑空间用编码器

       POSITAL绝对值编码器 一款极致紧凑空间用编码器!-众多的法兰和外壳解决方案得到了新的补充成员–紧凑的27mm外壳长度设计！该类型有绝对单圈或增量版本，具有多种通信接口和电缆长度选项。坚固、可靠和高度精确，这些编码器最适合在紧凑的空间中使用!

POSITAL绝对值编码器

产品特点：

•设计紧凑，长度为27mm

•防护等级高达IP65

•分辨率高达16位（绝对）；16384PPR（增量）

•通信接口：模拟、SSI、CANopen、可编程HTL和TTL

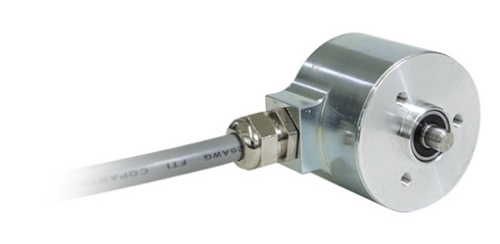

POSITAL绝对值编码器 UCD-AC006-0013-0340-ARW

产品参数如下：

接口       电流型模拟量

电源电压       8 – 32 VDC

最大负载电阻       500 Ω

模拟量精度    @ 20 mA = ±20 µA （在正常的供电情况下）

线性度    0.15%

工作温度       -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F)

传感器

技术       磁性

单圈分辨率    13 位

精度 (INL)    ±0.0878°（≤12位）

周期 基本传感器  < 100 µs

最小测量范围       0 – 11.25°

机械数据

材料       钢+铝

法兰形式       Clamp, ø 37 mm

轴的类型       Solid, Single Flat, Length = 5 mm

轴的直径       ø 5 mm (0.20")

轴的材料       不锈钢 V2A (1,4305; 303)

最高机械速度       ≤ 12000 1/min

耐冲击性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗冲击性    ≤ 10G（16毫秒半弦波，EN60068-2-29）

电气连接

电缆长度       10 m [394"]

电缆直径       6 mm (0.24 in)

最小弯曲半径       46 mm (1.81") 固定, 61 mm (2.4") 弯曲
