闸机如何实现精准控制 POSITAL编码器给您支招

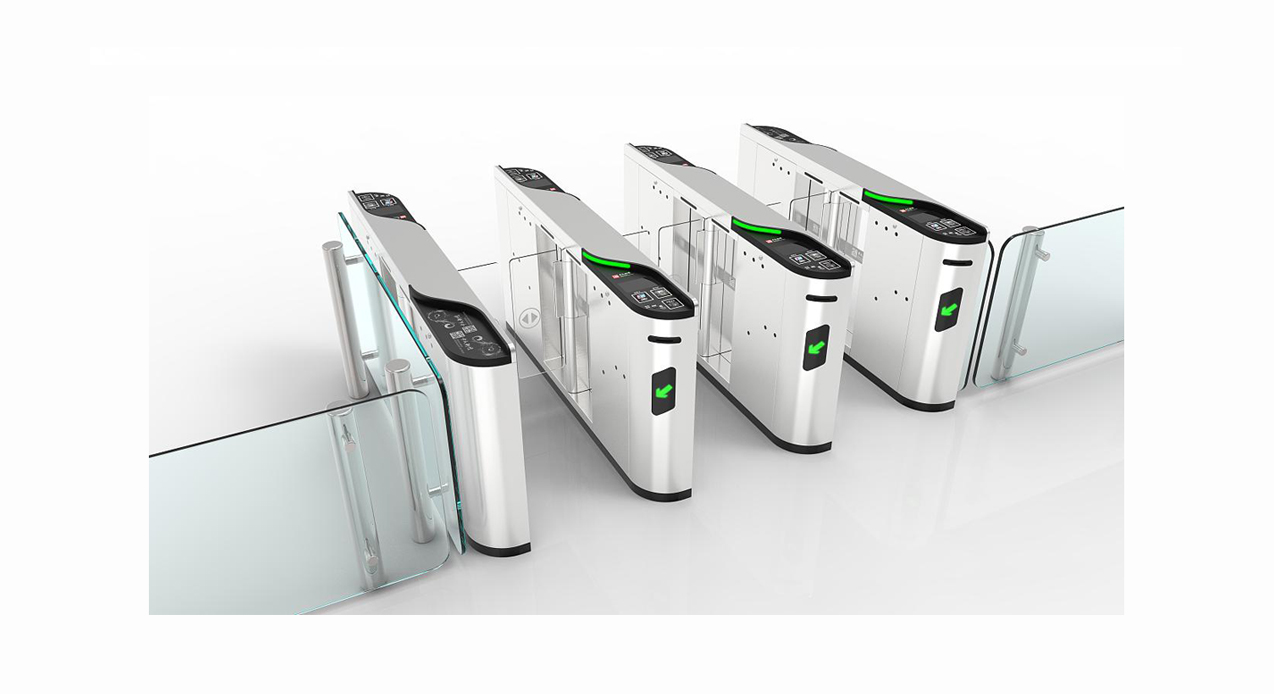

       闸机如何实现精准控制 POSITAL编码器给您支招，作为机场、高铁、办公楼等公共场所通行秩序的守护者，任何人进出，都要通过”闸机”这道严格关卡。

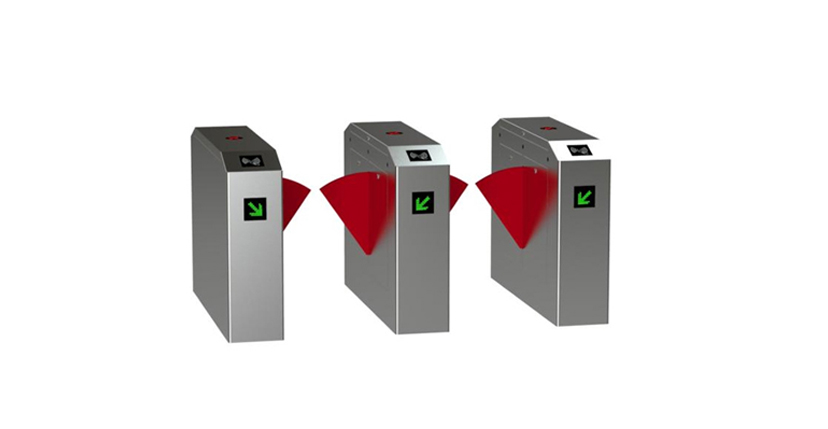

       根据拦阻体和拦阻方式的不同，闸机可以分为：三辊闸、翼闸、摆闸、平行闸等。传统闸机没有角度测量装置，会出现一个通道内闸门高低不平，影响美观。因此在很多高端闸机里，会应用编码器进行角度测量。

POSITAL编码器精准控制

       每个闸机通道配备两只增量编码器，用于测量旋转角度，由于空间限制，对编码器厚度要求很高，同时还需要具备一定的耐低温及信号抗干扰能力。宜科在传统EB38编码器基础上开发的闸机行业专业编码器EI40，广泛应用于国内外一些重要项目，在业内好评如潮。

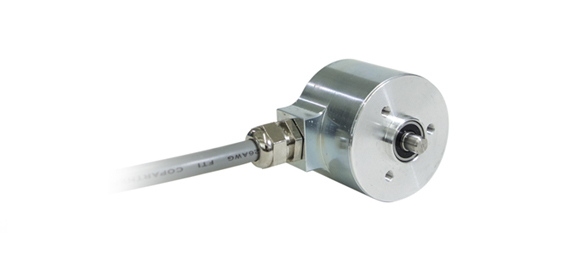

POSITAL小型编码器

产品特点：

       1．超薄型体积设计，轴套型安装方式进一步降低安装空间要求；

       2．独特的抗干扰电路设计及耐低温处理技术保证信号的稳定性；

       3．特殊的信号通道码道处理技术，适应闸机行业所有机型；

       POSITAL 编码器产品线拥有强大的研发实力、深厚的技术水平以及丰富的行业经验。开地电子将会持续秉持精益求精的精神，对质量高标准要求，持续深耕编码器的各种行业应用，为用户带来更安全、可靠的解决方案。

闸机用POSITAL编码器UCD-AV002-00AS-0340-5RW

产品参数如下：

接口       电压型模拟量

手动功能       测量位置的起点和终点可以通过电缆或连接器进行设置

视频教程       video-link 请观看产品使用说明

电气数据

电源电压       8 – 32 VDC

功耗       通常@24V（无负载）15mA

启动时间       <500 ms

最小负载电阻       5 kΩ

模拟量精度    @ 10 V = ±10 mV （在正常的供电情况下）

线性度    0.15%

技术       磁性

单圈分辨率    13 位

精度 (INL)    ±0.0878°（≤12位）

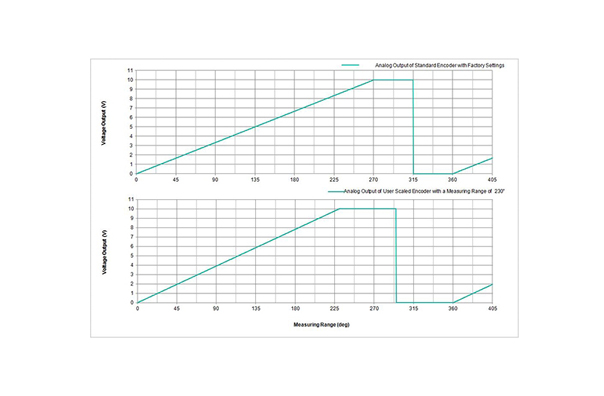

认证 认证/寿命 码制 码    模拟量电压信号 0 – 10 V

周期 基本传感器  < 100 µs

最小测量范围       0 – 11.25°

输出分辨率    在全量程内最高分辨率13位（分级转动-当测量范围小于90度时分辨率将至13位以下）

多圈范围       单圈

环境规格

外壳防护等级 (轴)       IP65

工作温度       -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F)

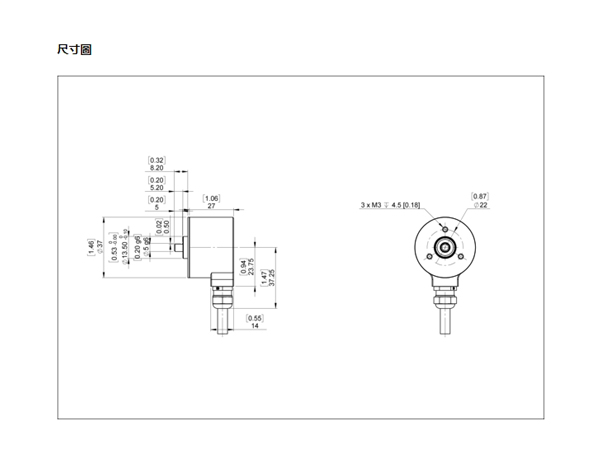

机械数据

外壳材料       钢

法兰形式       Clamp, ø 37 mm

法兰材料       铝

轴的类型       Solid, Single Flat, Length = 5 mm

轴的直径       ø 5 mm (0.20")

轴的材料       不锈钢 V2A (1,4305; 303)

最大轴负载    轴向 40 N (4.5 lbs), 径向 110 N

最小机械寿命       40 (20 N / 40 N), 14 (40 N / 60 N), 10 (40 N / 80 N), 6 (40 N / 110 N)

摩擦力矩       ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高机械速度       ≤ 12000 1/min

耐冲击性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗冲击性    ≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振动性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

长度       31 mm (1.22")

重量       740 g (1.63 lb)

电气连接

连接方向       径向

电缆长度       5 m [197"]

导线截面       0.14 mm² / AWG 26

材料 / 类型  PVC

电缆直径       6 mm (0.24 in)

最小弯曲半径       46 mm (1.81") 固定, 61 mm (2.4") 弯曲
