应用领域：
热轧轧机AGC控制
步进式加热炉
冷轧生产线卷取机 连铸机械
注塑机械
桥梁检测
油罐液位检测
请下载详细资料Datasheet (PDF)
CARLEN Sensors品牌提供的绝对值线性位移传感器采用独特的磁致伸缩技术，实现高水平精准的，稳定的测量位移。每个CARLEN Sensors磁致伸缩位移传感器是定制的波导丝，位置磁铁，应变电路脉冲处理器及辅助电子电路构成。磁铁与被测移动物件相连，在所处的波导管上方产生一个磁场，而波导丝接通短电流脉冲，会产生一个瞬时径向磁场和波导管扭转形变，在波导丝管中传播。当超声波（扭转应变脉冲）到达波导丝管末端时被转换为电信号，由于能够精确测量波导管内的超声波速度，接受返回信号所需要的时间能够转换为一个高精度，可重复的线性位移测量值。

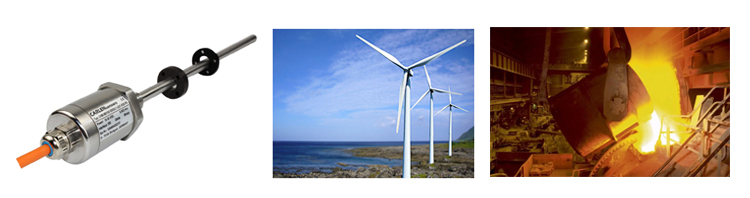

德国CARLEN磁致伸缩位移传感器 SSI-IP68系列
电气核心参数：
|
24vdc |
|
|
通讯接口 |
SSI (RS 422)， 同步及异步模式可选 |
|
分辨率 |
0.5um, 1um, 2um,5um, 10um, 50um, 100um |
|
数据长度 |
24 bits, 25 bits, 26 bits |
|
数据传输率 |
50 KBd ~ 1 MBd |
|
输出码制 |
格雷码Gray, 二进制Binary |
机械核心参数：
|
测量行程 |
50 mm ~ 7600 mm |
|
产品材质 |
电子仓：压铸铝 耐压管：不锈钢 |
|
螺纹规格 |
M18X1.52， M20X1.5, 3/4’’-16 UNF -3A |
|
温度范围 |
-40℃… +85℃ （+105℃订货注明） |
|
防护等级 |
IP68 (CHM内置式 only) |
|
磁环类型 |
标准圆形，半圆形，U型磁铁，方块磁铁… |
磁致伸缩位移传感器 SSI-IP68系列 常规型号：
CHMM0600S021G01K05
CHMM2040S1001G01K05
CHMM0600S201W41P68-A9
CHMM0365S201W41P68-A9
CHMM2040S1001G01K05
CHMM0480-S001-1G01-S07
CHMM0050S0051G06V00
CHMM0050S0052G06V02
CHMM0065S0011G08V12
CHMM0050S0052G06V02
CHMM0140S0021G18V15
CHMM1795S0021G18V15
CHMM0280S0011G03V12
CHMM0065S0011G08V12
CHMM0065S0011G08V12
CHMM0065S0011G08V12
CHMM0920P0051B63V13
CHMM0225S0021G18V15
CHMM0165S0021G18V10
CHMM0860P0051B63V08
CHMM0050S0021G06V10
