磁栅尺是什么？

文章来源：上海开地电子有限公司发布时间：2024/08/19 点击数：

在精密测量领域，磁栅尺是一类备受瞩目的测量仪器。那么，磁栅尺究竟是什么呢？让我们一起来深入了解。

一、磁栅尺的定义

磁栅尺是一种利用电磁特性和录磁原理对位移进行测量的传感器。主要是通过磁头读取磁性标尺上的磁化信号，将位移转化为电信号输出，从而实现精确的位置测量。

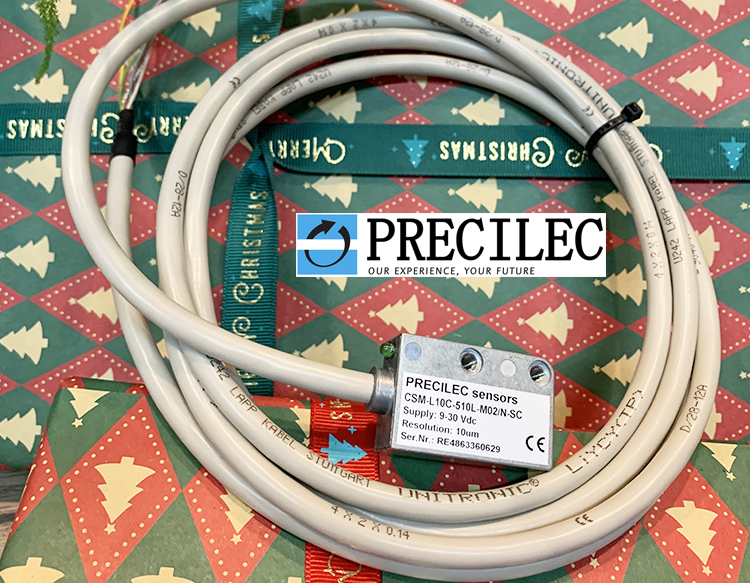

磁栅尺是什么

二、磁栅尺的结构组成

磁栅尺主要是由磁性标尺、磁头和检测电路三部分组成。
1、磁性标尺：磁性标尺是磁栅尺的测量基准，通常由磁性材料制成，并在其表面按照一定规律磁化出等间距的磁信号。这些磁信号可以是正弦波、方波或其他特定的波形。
2、磁头：磁头是用于读取磁性标尺上磁信号的关键部件。它通常由铁芯、线圈和外壳等组成。当磁头与磁性标尺相对运动时，磁头中的线圈会感应出与磁信号变化相对应的电信号。
3、检测电路：检测电路用于对磁头输出的电信号进行放大、滤波、整形等处理，将其转化为可供后续设备使用的标准信号，如数字信号或模拟信号。

三、磁栅尺的5大特点与优势
1、高精度：磁栅尺可以提供高精度的测量结果，其测量精度可以达到微米甚至纳米级别，满足了许多对测量精度要求极高的应用场景。
2、高分辨率：具有出色的分辨率，能够分辨微小的位移变化，为精密加工和控制提供了可靠的保障。
3、抗干扰能力强：由于采用磁性信号进行测量，磁栅尺具有较强的抗干扰能力，可以在恶劣的环境中稳定工作，如高温、高湿、油污和灰尘等环境。
4、安装方便：相较于其他测量仪器，磁栅尺的安装比较简单，不需要复杂的校准和调试过程，能够大大缩短安装时间和降低安装成本。
5、使用寿命长：磁性标尺具有较高的耐磨性和稳定性，使用寿命长，维护成本低。

总之，磁栅尺凭借其高精度、高分辨率、抗干扰能力强、安装方便和使用寿命长等特点优势，在数控机床、自动化生产线、机器人、航空航天等领域得到了广泛的应用。
