脉冲编码器ABZ各代表什么意思?

文章来源:上海开地电子有限公司  发布时间:2024/08/26    点击数:
   脉冲编码器是一类广泛用于工业自动化和控制系统的重要传感器设备,其工作原理涉及到角度或位置的测量。在这类编码器中,有ABZ三种信号的输出,每一种信号都承载着特定的信息,协同作用,从而达到精确的位置信息获取。

   脉冲编码器中的 A、B、Z 具有特定的含义。

   A 相和 B 相脉冲一般用于测量旋转方向和速度。根据对 A相和 B 相脉冲的相位关系进行比较和分析,可以准确判断出编码器的旋转方向。比如,当 A相超前 B 相时,为一个方向的旋转;反之,则为相反方向的旋转。同时,依据 A相和 B 相脉冲的频率,可以计算出旋转的速度。

   Z 相脉冲则主要运用于确定编码器的零位或者基准位置。每当编码器旋转一圈,Z 相就会产生一个脉冲信号,这个脉冲信号就像一个标记,为系统提供了一个精确的参考点,有助于实现精确的位置控制和定位。

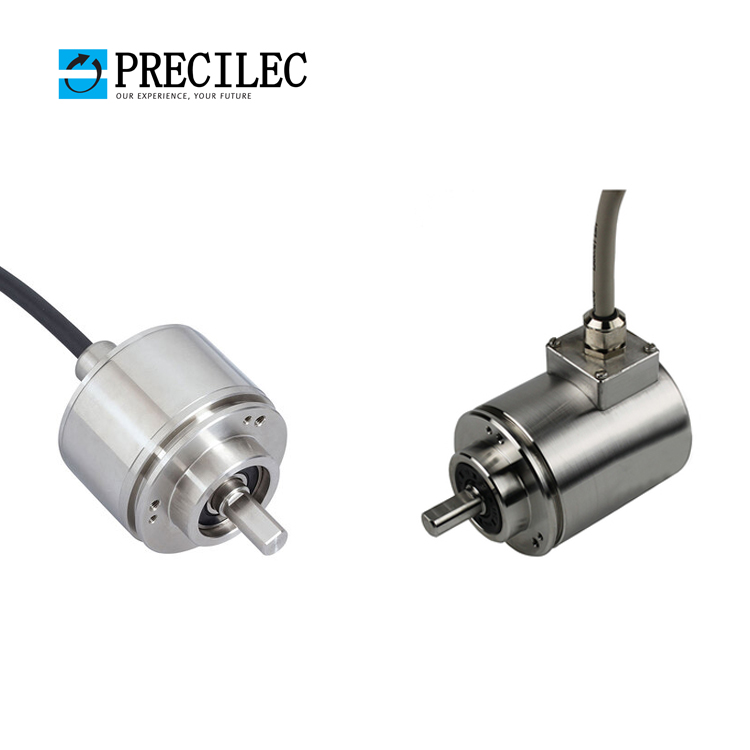

脉冲编码器

   在实际的工业自动化控制、数控机床等领域,对脉冲编码器 A、B、Z 相脉冲的准确性解读和运用尤为重要。它能够确保设备的高精度运作,提高生产效率和产品质量。比如在数控机床的加工过程中,根据对脉冲编码器反馈的信号进行处理,自动控制系统可以精确地控制刀具的移动位置和速度,进而加工出精度极高的零件。

   脉冲编码器的ABZ信号为现代工业带来了高精度的测量与控制方案,为各类自动化设备的高效运行奠定了坚实基础。在未来,随着技术的不断进步,脉冲编码器的应用范围将进一步扩大,推动着智能制造与自动化技术的发展。
