【AC150】

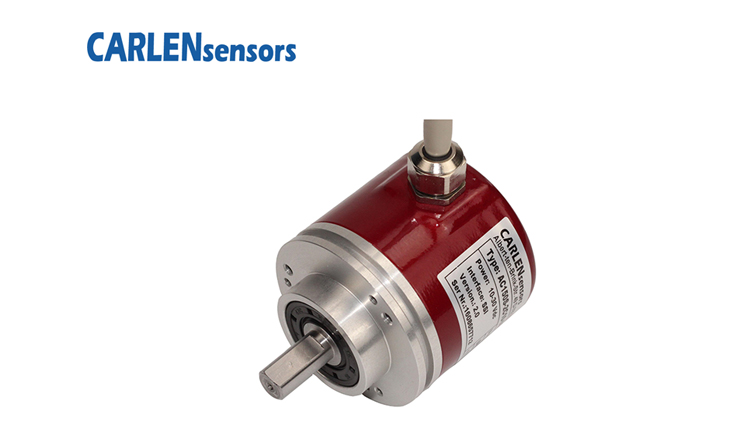

CARLEN-AC150系列光电绝对值编码器 特点：

1、坚固耐用，耐腐蚀性强，良好的抗冲击/振动性能;

2、高防护等级IP65，IP67可选择带密封法兰;

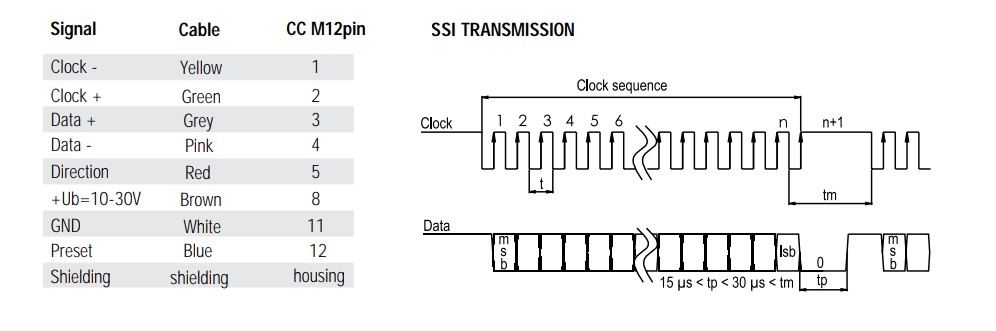

3、单独的SSI接口，脉冲从100到500 kHz;

4、通用电子电路从9到26VDC;

5、匝间短路保护装置，防止短路和输出电压极性反转;

6、可用的高分辨率：18Bits 向上计数到18Bits;

7、高性能运转温度范围: -40℃-85℃;

CARLEN-AC150系列光电绝对值编码器 常用型号：

AC1501-2C10-5SG-0013-26-S002; AC1501-2C10-5SG-1213-26-S002; RCM510-2510-3P; AC1501-2C10-5SG-1216-26; CC1501-2C10-65-4096-26; CC1500-4T14-65-10000-26; CC1501-2C10-65-36-26-S20; AC1300-5B6-5SG-1213-26; AC1500-B10-5F-1213-8; AC1500-B10-5SG-1213-8; AC1500-B15-5F-1213-8; AC1500-T12-5SG-1212-26; AC1501-2C10-5F-1213-8; AC1501-2C10-5PG-0013-26; AC1501-2C10-5SB-1213-26; AC1501-2C10-5SB-1213-28; AC1501-2S10-5F-1212-8; AC1501-2S10-6PG-1212-26; CC1210-4T38-65-04096-26; CC1400-4T6-65-300-26; CC1401-2C6-23-2048-16; CC1500-4T10-65-1024-26; CC1500-4T12-65-1K-K07; CC1500-4T14-65-01024-26; CC1500-4T14-65-04096-26; CC1500-4T14-65-5000-26; CC1500-4T14-65-80000-26; CC1500-4T14-65-8000-26; CC1500-4T8-65-50000-26; CC1500E-4S10-65-1024-26-HS; CC1500E-4S14-65-1024-26-HS;

1、什么是绝对值编码器

绝对值编码器由机械位置确定编码，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性较大提高了。

从单圈绝对值编码器到多圈绝对值编码器，绝对值旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。

2、绝对值编码器原理

绝对值编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16线编排，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。

3、绝对值编码器应用

用于纺织机械、灌溉机械、造纸印刷、水利闸门、机器人及机械手臂、港口起重机械、钢铁冶金设备、重型机械设备、精密测量设备、机床、食品机械、电梯等特种设备。
