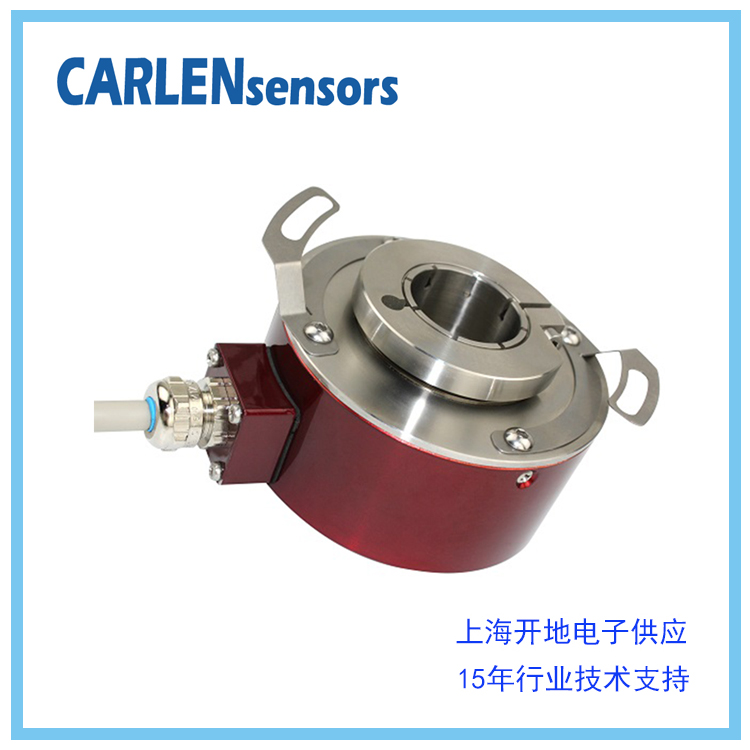

【AC190】CARLEN 绝对值编码器-单圈

CARLEN AC190系列旋转绝对值编码器-单圈产品特点：

• 光传感，Biss单圈绝对编码器

• 欧洲工业标准外壳尺寸 ø 90mm

• 中空轴尺寸 ø25， ø30， ø35mm

• 坚固耐用，良好的抗冲击/振动性能

• 分辨率范围:13位……25位

• 复位和方向功能输入

• 防护等级高达   IP66

CARLEN AC190系列 旋转绝对值编码器-单圈：以转动中测量光码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码器只能用于旋转范围360度以内的测量，称为单圈绝对式编码器。

CARLEN AC190S系列 旋转绝对值编码器-单圈

产品参数：

电源电压   5 VDC ±10 %; 10 - 30 VDC

接口    BiSS

编码    二进制

数据输出线驱动器     RS 422

分辨率   13 – 25 位

精度     ±0.01° (14 - 25 bits); ±0.022° (≤13 bits)

外壳尺寸   ø90 mm

中空轴尺寸   ø25, ø30, ø35mm

外壳材料   铝

轴材料   不锈钢

防护等级   IP 65

最大连续转速   3000 rpm

工作温度   -40...+85 °C

CARLEN 常用型号：

AC1501-2C10-5SG-0013-26-S002

AC1501-2C10-5SG-1213-26-S002

RCM510-2510-3P

AC1501-2C10-5SG-1216-26

CC1501-2C10-65-4096-26

CC1500-4T14-65-10000-26

CC1501-2C10-65-36-26-S20

AC1300-5B6-5SG-1213-26

AC1500-B10-5F-1213-8

AC1500-B10-5SG-1213-8

AC1500-B15-5F-1213-8

AC1500-T12-5SG-1212-26

AC1501-2C10-5F-1213-8

AC1501-2C10-5PG-0013-26

AC1501-2C10-5SB-1213-26

AC1501-2C10-5SB-1213-28

AC1501-2S10-5F-1212-8

AC1501-2S10-6PG-1212-26

CC1210-4T38-65-04096-26

CC1400-4T6-65-300-26

CC1401-2C6-23-2048-16

CC1500-4T10-65-1024-26

CC1500-4T12-65-1K-K07

CC1500-4T14-65-01024-26

CC1500-4T14-65-04096-26

CC1500-4T14-65-5000-26

CC1500-4T14-65-80000-26

CC1500-4T14-65-8000-26

CC1500-4T8-65-50000-26

CC1500E-4S10-65-1024-26-HS

CC1500E-4S14-65-1024-26-HS

CC1500E-4S14-65-1024-28

CC1501-2C10-65-1024-26

CC1501-2C10-65-2048-28

CC1501-2C10-65-360-28-02
